水肥一体化及配套设施设备详解

一、水肥一体化技术概述

水肥一体化技术是一种将灌溉与施肥融为一体的现代农业新技术。它借助压力系统（或地形自然落差），将可溶性固体或液体肥料按土壤养分含量和作物需肥规律配兑成肥液，与灌溉水一起通过可控管道系统定时、定量、均匀地输送到作物根部附近的土壤层。该技术实现了水分和养分在时间、空间和数量上的同步供应与精准管理，是对传统“大水漫灌+撒施肥料”模式的重大升级。

二、水肥一体化系统组成

水肥一体化系统通常包括以下几个关键部分：

水源工程：江河、渠道、湖泊、井、水库等均可作为水源，只要水质符合灌溉要求即可。为了充分利用各种水源进行灌溉，往往需要修建引水、蓄水和提水工程，以及相应的输配电工程，这些统称为水源系统。

首部枢纽：首部枢纽是系统的控制调度中心，担负着整个系统的驱动、检控和调控任务。它主要包括水泵、过滤器、压力和流量监测设备、压力保护装置、施肥设备（水肥一体机）和自动化控制设备等。

水泵：作为系统的动力源，负责将水源中的水抽出并加压。

过滤器：用于过滤水源和肥液中的杂质、泥沙、虫卵等，避免堵塞输配水管网和灌水器。过滤器类型多样，包括离心式过滤器、叠片式过滤器、网式过滤器等。

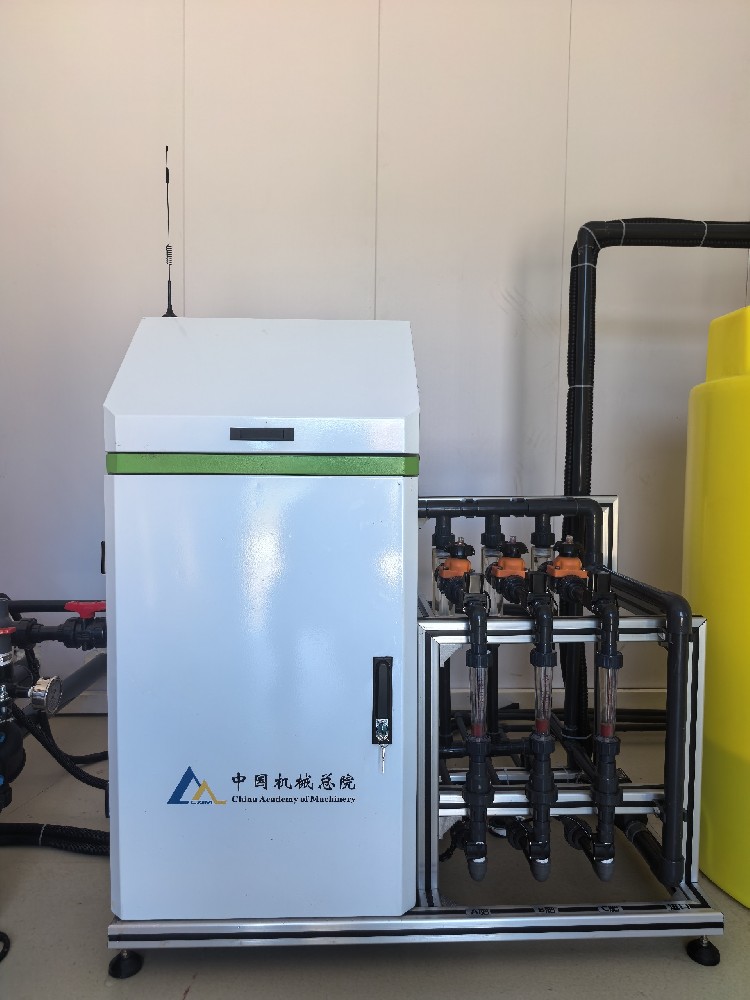

施肥设备（水肥一体机）：核心部件之一，负责将可溶性固体肥料或液体肥料与灌溉水均匀混合，形成肥液。水肥一体机通常包括控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统等。

压力和流量监测设备：用于实时监测管道内的压力和流量变化，确保系统稳定运行。

压力保护装置：防止管道内压力过高或过低对系统造成损坏。

自动化控制设备：如PLC、单片机等控制器，通过内置的作物生长模型和算法对采集的数据进行智能分析，生成并执行个性化的灌溉施肥方案。

田间输配水管网系统：由干管、支管、毛管组成，负责将水肥混合液输送到田间。干管一般采用PVC管材，支管一般采用PE管材或PVC管材，管径根据流量分级配置。毛管目前多选用内镶式滴灌带或边缝迷宫式滴灌带。

灌水器：如滴头、喷头等，负责将水肥混合液均匀、准确地输送到作物根部附近的土壤层。

三、配套设施设备详解

过滤器：

离心式过滤器：主要应用于井水或U形渠水，用于分离水中所含有的杂质颗粒如细砂和石子。一般安装在机井的出口位置，用于保护滴灌和喷灌系统。

叠片式过滤器：适用于杂质较多的农业和园林灌溉领域，滴灌和喷灌均适用。可作为二级过滤器使用，砂石介质过滤器和离心式砂石分离器之后的二级保护或田间二级过滤。

网式过滤器：通过滤网过滤杂质，适用于水质较好的场合。

施肥设备（水肥一体机）：

类型多样：包括手动施肥机、半自动施肥机、智能施肥机等。智能施肥机支持PC端以及APP端实施查看数据以及控制前端设备，可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。

功能强大：能够根据作物种类及其不同生长阶段自动调用预设的专家配方，智能调节水肥供给的配比与频率，实现按需供给。

环境数据采集设备：

低功耗气象传感器：可同时监测大气温度、大气湿度、土壤温度、土壤湿度、雨量、风速、风向、气压、辐射、照度等诸多气象要素。

土壤养分传感器：用于实时监测土壤中的养分含量，为精准施肥提供依据。

无线阀门控制器和电磁阀：

无线阀门控制器：接收由田间工作站传来的指令并实施指令的下端，直接与管网布置的电磁阀相连接，接收到田间工作站的指令后对电磁阀的开闭进行控制。

电磁阀：控制田间灌溉的阀门，由田间节水灌溉设计轮灌组的划分来确定安装位置及个数。

管理与云平台：

智慧农业管理云平台：作为系统的“大脑”，通过物联网技术将各部分连接起来，实现数据汇聚、分析、远程监控与智能决策。人工智能算法被深度集成于决策模型中，例如用于精准识别病虫害、基于多维数据智能调配水肥比例等。

功能丰富：支持历史查询与报表分析，为农业生产决策提供数据支持；可扩展集成气象预警、病虫害AI识别、农技知识科普等综合服务；通过“智慧农业”APP等移动终端向农户提供便捷的农事操作指导与决策建议。

四、应用优势

节水节肥：相比传统灌溉方式可节水30%-50%，节省肥料20%-60%。

省工高效：自动化操作替代传统人工施肥和灌溉，降低劳动强度，节省用工30%-50%以上。

增产提质：水肥供应均衡，促进作物根系发育，提高产量和品质（如果实甜度、蔬菜品相）。

生态环保：减少化肥淋溶对地下水的污染，缓解土壤板结和盐渍化。
